GSGYR201F Zweiachsiger Nebel

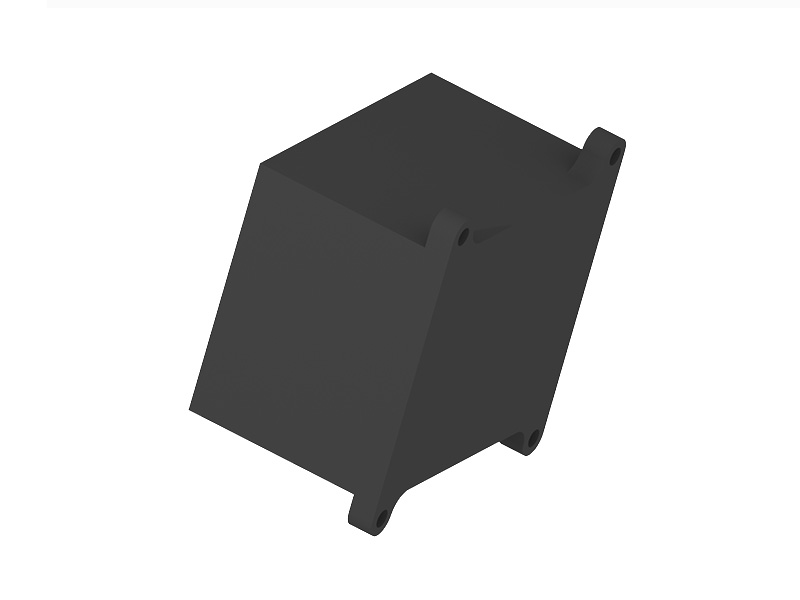

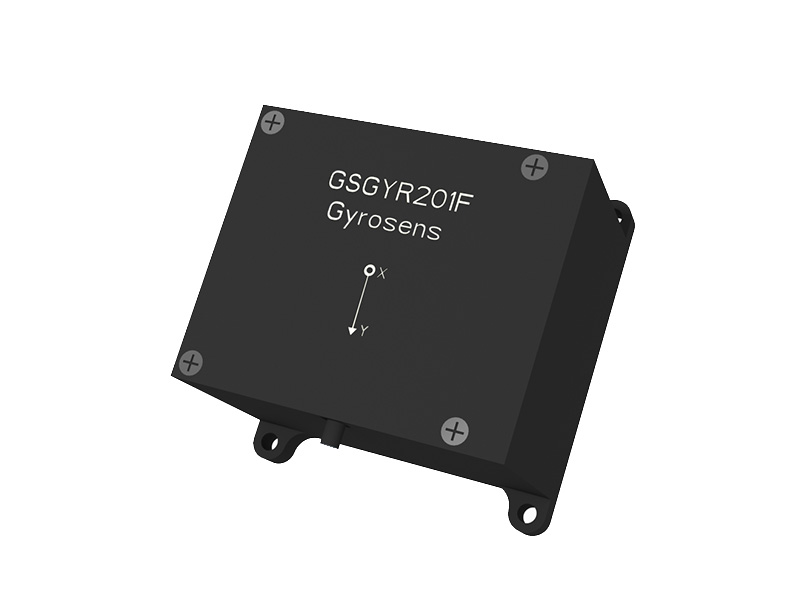

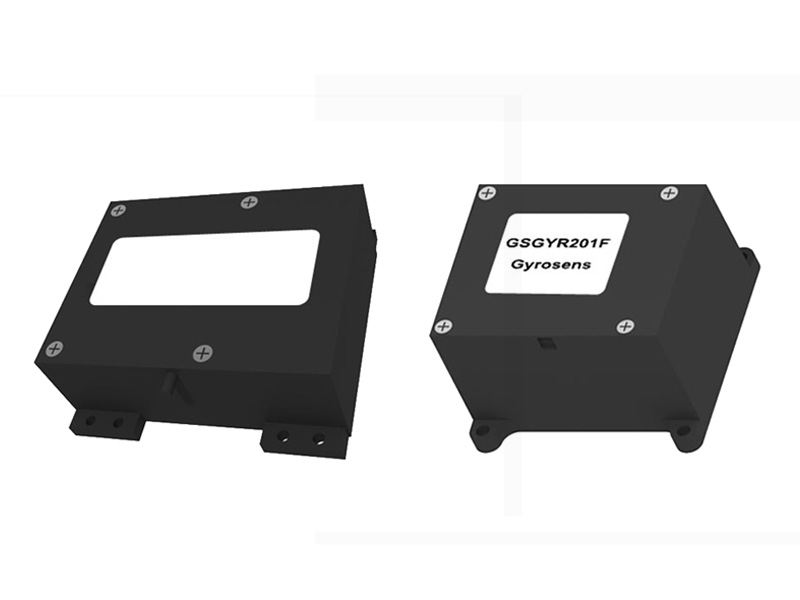

GSGYR201F bietet synchronisierte Winkelgeschwindigkeitsmessung mit zwei Achsen in einem kompakten Gehäuse (64 × 60 × 40 mm) mit einem Gewicht von 170–200 g. Die Standardabweichung beträgt < 1°/h, die höchste < 0,3°/h. Der RS422-Ausgang bietet eine Bandbreite von ≥ 500 Hz und eine Startzeit von 3 Sekunden. Diese kostengünstige Zweiachsenlösung eignet sich für elektrooptische Gimbal-Stabilisierungen und Flugsteuerungssysteme, die eine Zweiachsenmessung ohne zusätzliche Kosten für eine dritte Achse benötigen.

Anfrage

Eine Rezension schreiben

Produkteinführung

GSGYR201F ist ein Trägheitswinkelgeschwindigkeitssensor, der auf dem optischen Sagnac-Effekt basiert und zur Messung der Rotationswinkelgeschwindigkeit eines Trägers entlang der Richtung seiner empfindlichen Achse verwendet wird.

Es verwendet eine digitale, geschlossene Detektionsschaltung, um die durch die externe Winkelgeschwindigkeit verursachte optische Weglängendifferenz zwischen im Uhrzeigersinn und gegen den Uhrzeigersinn propagierendem Licht – erfasst durch die optische Faserspule – zu ermitteln. Gleichzeitig moduliert und demoduliert es das aus dem Signal der optischen Weglängendifferenz erzeugte Spannungssignal und implementiert eine geschlossene Rückkopplungs- und Regelungsfunktion, um die Winkelgeschwindigkeit in Echtzeit zu erfassen.

Funktion

Dieses Produkt besteht aus zwei Teilen: einer optischen Winkelgeschwindigkeitsmesseinheit und einer Signalerfassungseinheit. Es liefert externe Informationen zur Winkeländerung in zwei Achsen sowie interne Temperaturinformationen.

Zusammensetzung

Die Hauptbestandteile des Produkts sind folgende:

● Optische Pfadeinheit: Besteht aus einer SLD-Lichtquelle, einer optischen Faserspule, einem integrierten optischen Phasenmodulator, einem optischen Faserkoppler und einem Fotodetektor;

● Schaltungseinheit: Ansteuerschaltung für die Lichtquelle, Signalerkennungs- und Steuerschaltung;

● Strukturelle Bauteile des Gyroskops.

Abmessungen

Technische Spezifikationen

Parameter	GSGYR201F	GSGYR201F-H
Anzahl der Achsen	2	2
Netzspannung	+5V DC	+5V DC
Leistung (25°C)	<3W	<3W
Leistung (-45°C～+70°C)	<4W	<4W
Versorgungsstrom	>1,5 A	>1,5 A
Ausgabe	RS422	RS422
Größe	64 × 60 × 40 mm	64 × 60 × 40 mm
Anlaufzeit	3s	3s
Voreingenommenheit	<1°/h	<1°/h
Bias-Stabilität (25°C)	<1°/h	<0,3°/h
Vorspannungstemperaturempfindlichkeit (1°C/min)	<1°/h	<1°/h
Genauigkeit der Wiederholbarkeit	<1°/h	<0,3°/h
Vormagnetische Empfindlichkeit	<0,5°/h/Gs	<0,2°/h/Gs
Zufallspfad	<0,1°/√h	<0,02°/√h
Nichtlinearität des Skalierungsfaktors	<50 ppm	<50 ppm
Skalierungsfaktor-Asymmetrie	<10 ppm	<10 ppm
Skalierungsfaktor Wiederholbarkeit	<20 ppm	<20 ppm
Schwelle	<0,3°/h	<0,1°/h
Auflösung	<0,3°/h	<0,1°/h
Bandbreite	≥500 Hz	≥500 Hz
Gewicht	170 g ± 10 g	200 g ± 10 g
Dynamikbereich	±500°/s	±500°/s
Anlaufstrom	<1,5 A	<1,5 A
Betriebstemperatur	-45°C～+70°C	-45°C～+70°C
Lagertemperatur	-55°C～+80°C	-55°C～+80°C
Genauigkeit der Versorgungsspannung	<±5%	<±5%
Leistungsripple	<50 mV	<50 mV
