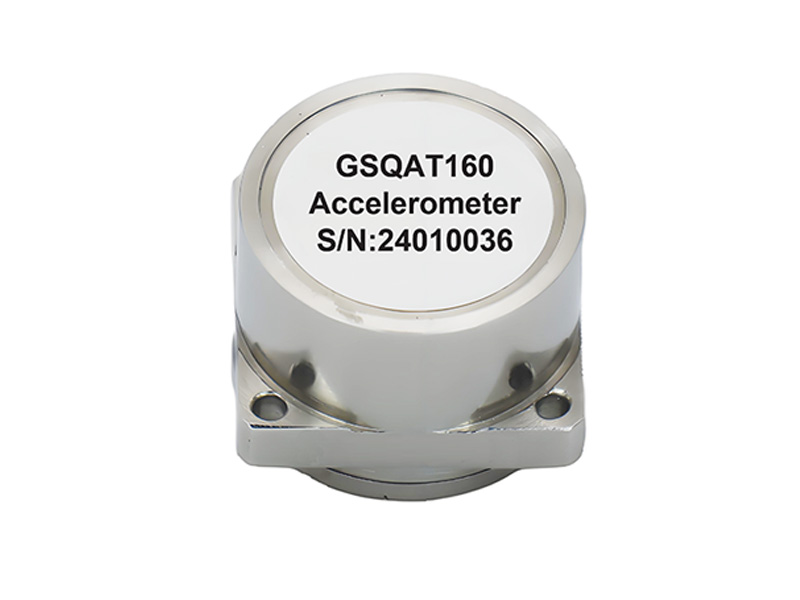

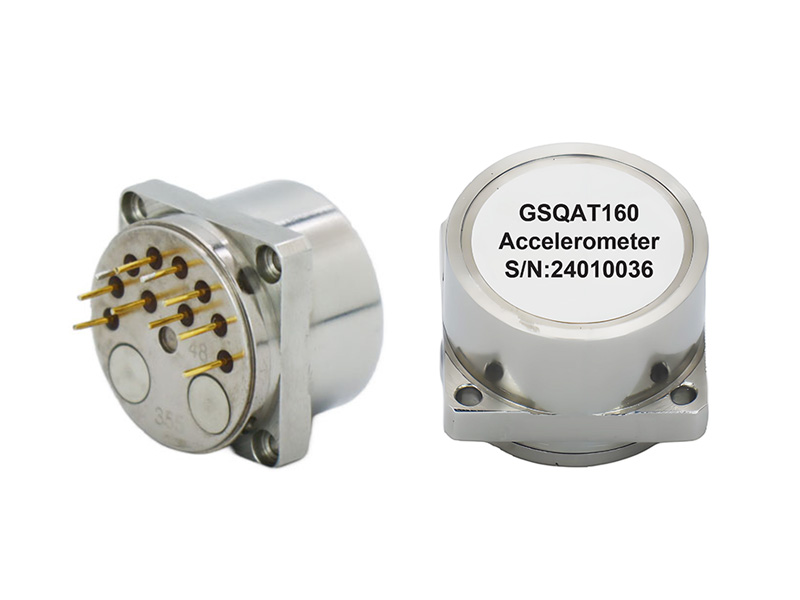

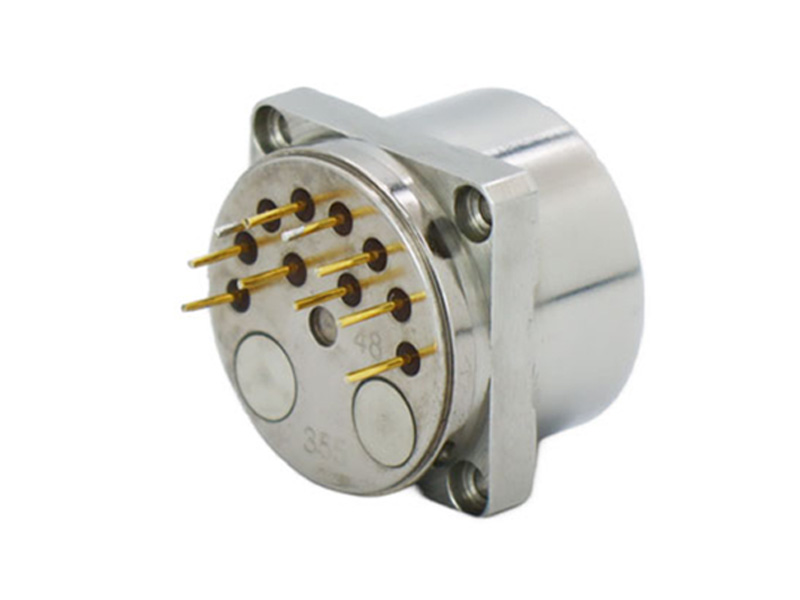

GSQAT160 Quarz-Beschleunigungsmesser für extrem hohe Temperaturen
Der GSQAT160 setzt Maßstäbe für Hochtemperatur-Quarzbeschleunigungsmesser mit Dauerbetrieb bei 160 °C (optional 185 °C). Er bietet einen Messbereich von ±20 g in einem 25,4 × 25,4 × 18,6 mm großen Flanschgehäuse mit einem Gewicht von 55 g. Die Auflösung von <5 µg und die Stoßfestigkeit von 2000 g gewährleisten Leistung, wo andere versagen. Speziell entwickelt für Tiefbohrungen und die Trägheitsnavigation bei hohen Temperaturen – selbst unter extremen Bedingungen misst dieser Sensor mit kompromissloser Präzision.
Besonderheit:
Besonderheit:
● Ausgezeichnete Indexwiederholgenauigkeit
● Analogausgang
● Kleine Größe und geringes Gewicht
● Breiter Lastwiderstandsbereich
● Quadratische Präzisions-Montageflansche
● Anwendung im Messsystem der Ölbohrung
● Es stehen zwei Modelle zur Verfügung.
● Es besitzt eine gute Hochtemperaturbeständigkeit.
● Analogausgang
● Kleine Größe und geringes Gewicht
● Breiter Lastwiderstandsbereich
● Quadratische Präzisions-Montageflansche
● Anwendung im Messsystem der Ölbohrung
● Es stehen zwei Modelle zur Verfügung.
● Es besitzt eine gute Hochtemperaturbeständigkeit.
5.0
design customization
Please fill out the form below to request a quote or to request more information about us. Please be sure to upload customized requirement documents or pictures, and we will get back to you as soon as possible with a response. we're ready to start working on your new project, contact us now to get started.
Bitte füllen Sie das untenstehende Formular aus, um ein Angebot anzufordern oder weitere Informationen über uns anzufordern. Seien Sie bitte so detailliert wie möglich in Ihrer Botschaft, und wir werden uns so schnell wie möglich mit einer Antwort bei Ihnen melden. Wir sind bereit, an Ihrem neuen Projekt zu arbeiten, Kontaktieren Sie uns jetzt, um loszulegen.
Produkteinführung
Der flexible Quarz-Beschleunigungsmesser ist ein Präzisionsinstrument, bestehend aus einem flexiblen Quarzglasträger und einer fortschrittlichen Servoschaltung, die auf dem Trägheitsprinzip basiert. Bei Beschleunigung des Trägers ist der Ausgangswert des Beschleunigungsmessers exakt proportional zur Eingangsbeschleunigung. Unser Beschleunigungsmesser verfügt über einen Stromausgang mit hoher Ausgangsimpedanz, sodass Anwender den Abtastwiderstand ihren Anforderungen entsprechend wählen können, ohne die Systemstabilität zu beeinträchtigen.
Unser flexibler Quarz-Beschleunigungsmesser umfasst derzeit eine ganze Reihe von Produkten, von hochpräzisen μg-Beschleunigungsmessern wie dem GSACC111Q für Satellitenmikrogravitationsmessungen bis hin zu kostengünstigen, robusten GSACC117Q-Beschleunigungsmessern, und findet breite Anwendung in der Luft- und Raumfahrt, der Navigation, im Schiffbau, im Fahrzeugbau, in der Erdölindustrie, in der Geotechnik und anderen Bereichen. Er liefert Signale für Navigations-, Führungs-, Steuerungs-, Nivellierungs-, Überwachungs- und andere Systeme.
Abmessungen
Einheit: mm
6 (11)
5 (17)
4 (24)
Technische Spezifikationen
| Parameter | GSQAT160 | GSQAT185 |
| Parameter der Stromversorgung | ||
| Netzspannung | 12.5~15.5VDC | 12.5~15.5VDC |
| Leistung 25°C | 180 mW | 180 mW |
| Versorgungsstrom | 6 mA | 6 mA |
| Produktleistung | ||
| Größe | 25,4 mm × 25,4 mm × 18,6 mm | 25,4 mm × 25,4 mm × 18,6 mm |
| Voreingenommenheit | <20 mg | <20 mg |
| Bias-Stabilität | 1 mg | 1,5 mg |
| Vorspannungstemperaturempfindlichkeit | 200µg/°C | 200µg/°C |
| Messgenauigkeit | 1 mg | 1,5 mg |
| Skalierungsfaktor | 2,75 mA/g ± 1,8 % | 2,75 mA/g ± 1,8 % |
| Skalierungsfaktor-Temperaturempfindlichkeit | 800 ppm/°C | 1000 ppm/°C |
| nichtlinearer Koeffizient zweiter Ordnung | ≤200μg/g² | ≤300μg/g² |
| Wiederholbarkeit des Nichtlinearitätskoeffizienten zweiter Ordnung | ≤150μg/g² | ≤200μg/g² |
| Wiederholbarkeit des Skalierungsfaktors | 300 ppm | 500 ppm |
| Kreuzkopplungskoeffizient | <3 mrad | <3 mrad |
| Schwelle | <5 μg | <5 μg |
| Auflösung | <5 μg | <5 μg |
| Bandbreite | <200 Hz | <200 Hz |
| Gewicht | ≤55 g | ≤55 g |
| Reichweite | ±20 g | ±20 g |
| Umfeld | ||
| Betriebstemperatur | 0°C～+160°C | 0°C～+185°C |
| Lagertemperatur | 0°C～+175°C | 0°C～+200°C |
| Zufällige Schwingungen | 20 Gramm | 20 Gramm |
| Schock | 2000 g | 2000 g |
